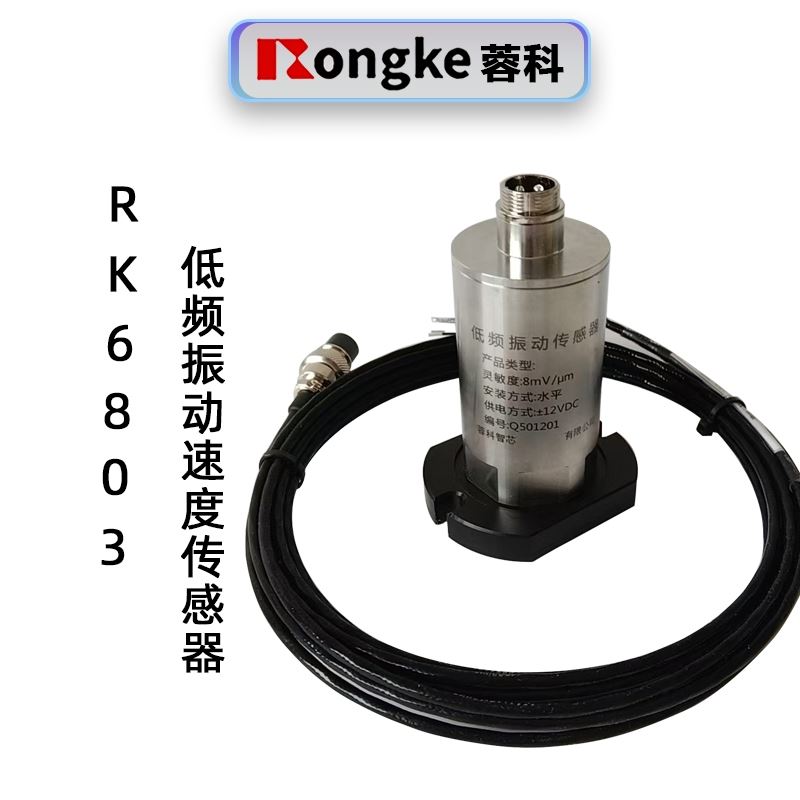

低频振动传感器RK6803

低频振动传感器RK6803

低频振动传感器RK6803低频振动传感器是属于惯性式传感器。它是利用磁电感应原理把振动信号变换成电信号。主要由磁路系统、惯性质量、弹簧阻尼等部分组成。在传感器壳体中刚性地固定着磁铁，惯性质量（线圈组件）用弹簧元件悬挂于壳体上。工作时，将传感器安装在机器上，在机器振动时，在传感器工作频率范围内，线圈与磁铁相对运动、切割磁力线，在线圈内产生感应电压，该电压信号正比于被测物体的振动速度值，对该信号进行积分放大处理即可得到位移信号。这种传感器直接安装在机器的外部，故使用维护极为方便。

MLS-9-V低频振动传感器的总体设计保证它有如下使用特点：

1. 传感器有很低的使用频率，可以适用于低转速的转动机器。

2. 相对于其它类型的振动传感器而言，HG6803传感器有较低的输出阻抗，较好的信噪比。它同一般通用交流电压表或示波器配合就能工作。对输出插头和传输电缆也无特殊要求，使用方便.

3.传感器设计中取消了有摩擦的活动元件，因此使用寿命相对很长。

4. 传感器有一定抗横向振动能力（不大于10g）

安装

● 安装位置：垂直或者水平安装于被测振动点上，以变送器底部M8×1.5螺钉磁座吸附在被测壳体上，然后将传感器拧在上面拧紧即可。

● 安装尺寸及规范：参看图3（速度传感器的安装及防护），若传感器安装位置受到高温蒸汽等冲刷时，为降低传感器环境温度、需加防护措施，一般情况下可不加防护。

● 使用和绝缘要求。传感器输出为悬浮接地、在连接传感器的插头、插座上，都标有1、2、3、4的数字。考虑到接线牢固可靠，将“1、2"和“3、4"分别短接并用。“1、2"作为传感器讯号输出的A端，“3、4"作为B端，与其他设备连接时，A、B端可互换，不用区分。连接导线要求有良好的绝缘性能，采用两芯屏蔽电缆，电缆的屏蔽层一端浮空，另一端接地。传感器的安装本厂配用M10*1.5的固定螺钉。对传感器安装的防护措施，本厂备有防护罩供应，其余由用户因地制宜自行处理
