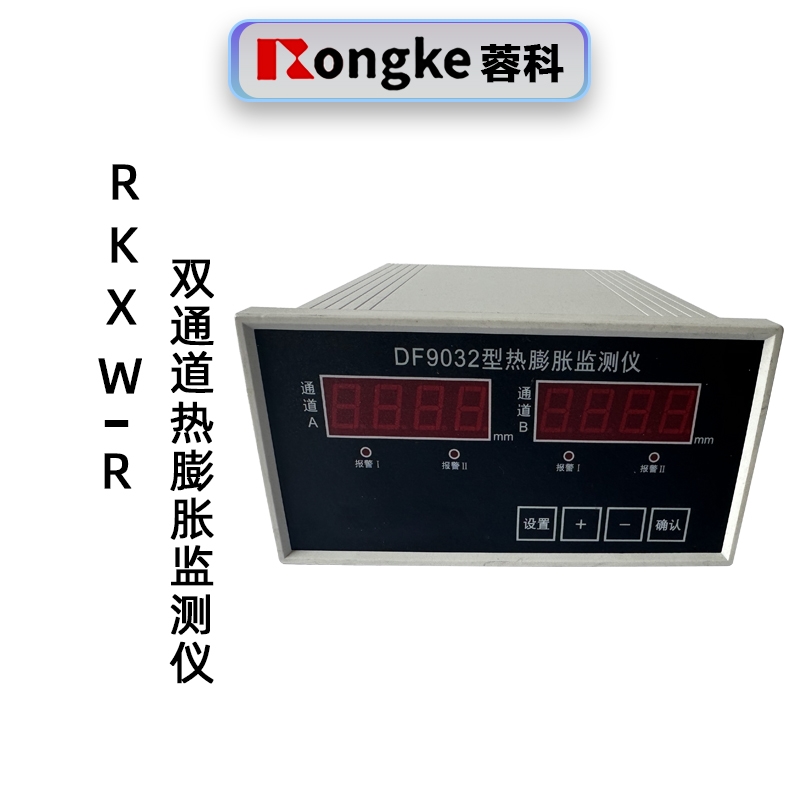

RKXW-R双通道热膨胀监测仪

RKXW-R双通道热膨胀监测仪

RKXW-R双通道热膨胀监测仪配用TD-2型传感器实现对汽轮机壳体两侧受热膨胀的测量和保护。是一种用交流线性变量差动变压器，去测量汽轮机机壳相对于汽轮机基础，沿轴线的膨胀，分别安装在汽轮机中心线左右两侧，从开机到停机，机壳膨胀始终被连续监测，并显示它的变化量

1. 输入信号：CHTD-2热膨胀传感器输出信号

2. 显示方式：4位数码管显示，第一个为符号位，准确度:±0.5%

3. 测量范围：0～50mm

4. 电流输出：4～20mA或0～10mA，负载≦500Ω

5. 报警接点容量：AC220V/3A，DC28V/3A

6. 工作环境: 温度：0～55℃ 相对湿度：≤95%

7. 工作电源：交流 220VAC±10% 50Hz 功耗≤10W

8. 安装方式: 盘式

9. 整机尺寸：160(宽)×80(高)×200(深)mm

10. 开孔尺寸：152(宽)×75(高)mm

量程选择DF9032—A□□—B□□—C□□—D□□

A□□：

0 1—— 0～25mm

0 2—— 0～35mm

0 3—— 0～50mm

电流输出B□□：

0 1—— 4～20mA

0 2—— 0～10mA

传感器选择C□□：

0 1—— CHTD-2热膨胀传感器

报警延迟D□□:

0 1—— 0.1秒

0 2—— 1秒

0 3—— 3秒

无特殊情况：厂家按*项生产;如有特殊要求，请与我公司协商。
